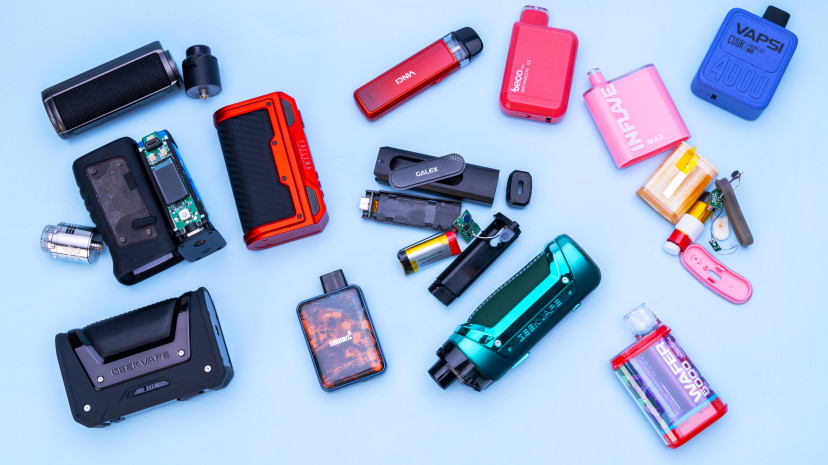

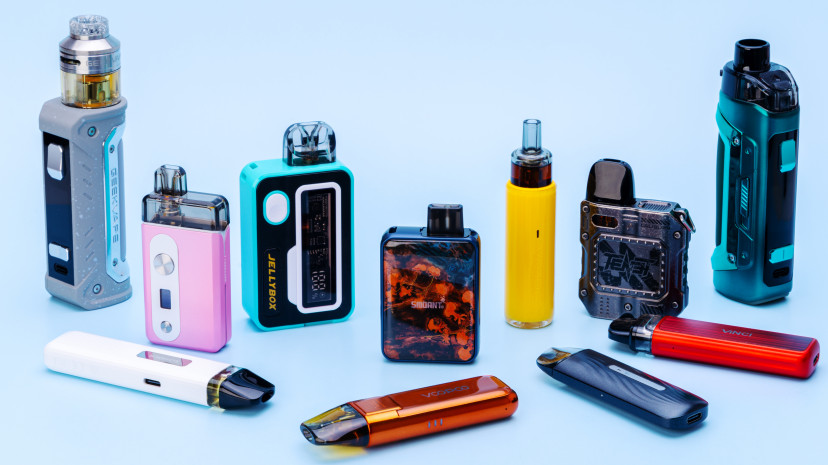

Электронные сигареты в настоящее время стали неотъемлемой частью жизни многих бывших потребителей табака и у некоторых из них возникает закономерный вопрос – а как вообще устроены эти ваши вейпы?

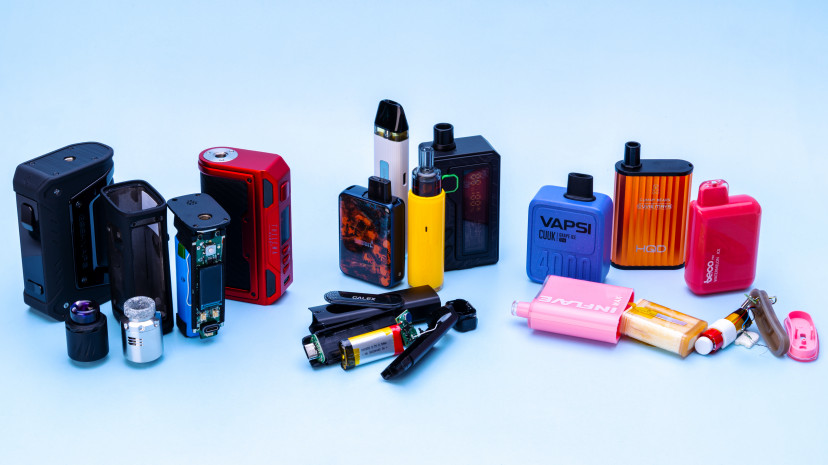

В этой статье мы расскажем о принципе действия электронных сигарет, из каких частей состоят вейпы и что находится внутри того или иного устройства. Заваривайте чашечку чая, присаживайтесь поудобнее и приступайте к прочтению.
Принцип работы вейпа
Несмотря на то, что видов электронных сигарет существует достаточно много, основной принцип работы вейпа всегда один. Испаритель снабжается жидкостью для электронных сигарет, а при активации устройства батарея в корпусе подает напряжение на испаритель. При его нагревании, жидкость меняет свое состояние на газообразное, образуя пар, который пользователь и будет вдыхать.
Разные типы вейпов обладают своими тонкостями в этом процессе, поэтому стоит детально рассказать об устройстве и принципе действия электронной сигареты, на примере конкретно взятых видов.
Как устроены одноразки
[основная статья: Одноразки]

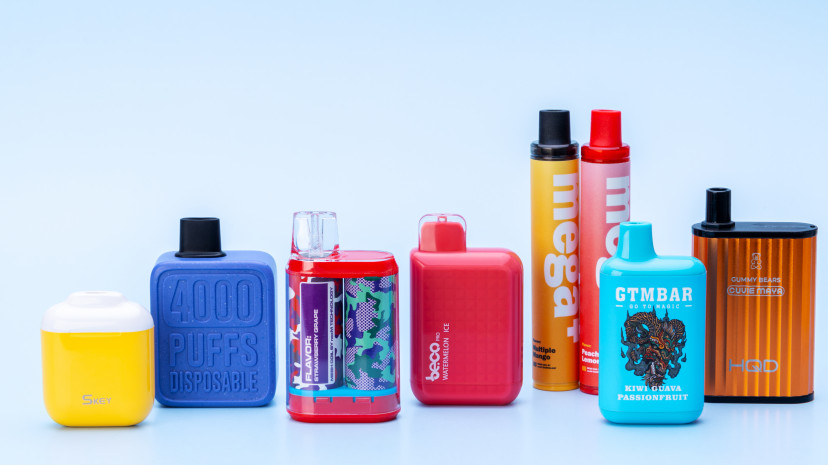

Одноразовые электронные сигареты являются одним из самых популярных типов устройств на рынке. И это на самом деле неспроста – девайсы крайне просты в использовании, практически никогда не требуют настроек и выполняют свою главную задачу, то есть удовлетворение потребности организма в никотине, сопровождая действие приятными (зачастую) вкусами.

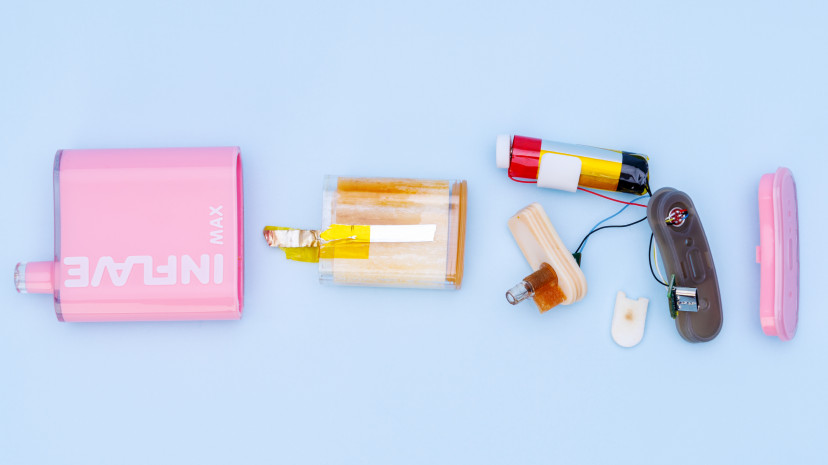

Так что же находится внутри одноразовой электронки? Давайте для наглядности ее разберем и взглянем на компоненты:
Одноразка вскрыта в демонстративных целях, не пытайтесь повторить! Не обладая необходимыми инструментами и знаниями, вы легко можете повредить устройство или, чего похуже, вызвать небольшой пожар.
Итак, пойдем по порядку слева-направо:
1. Корпус
Внешняя защитная оболочка девайса, которая изготавливается из различных материалов (пластика и металла) и бывает разных форм и размеров. Дизайн сюда тоже относится, на корпусе часто размещаются всякие принты или наклейки.
2. Контейнер с жидкостью для электронных сигарет. В некоторых случаях может выглядеть как синтетическая «вата».

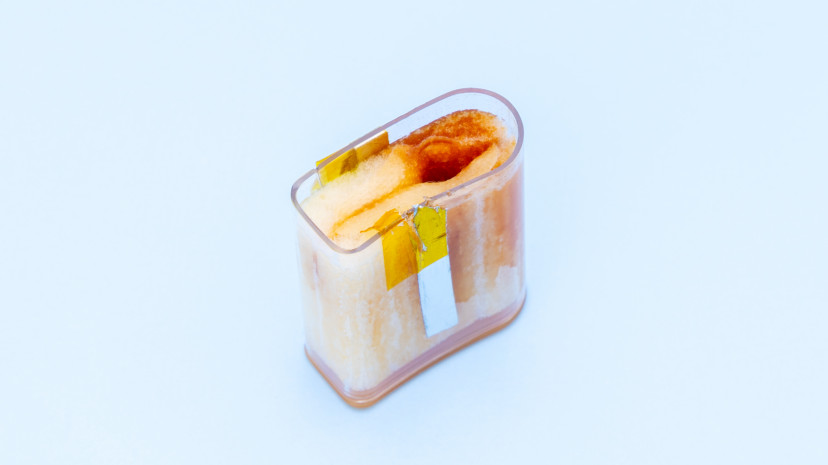

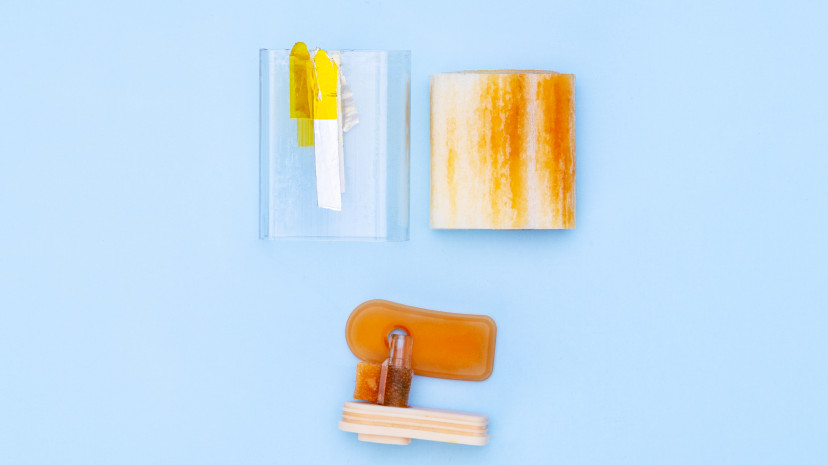

Давайте этот элемент разберем подробнее:
Тут имеется несколько деталей: снаружи находится вата с определенным количеством жидкости, а внутри, собственно, испарительный элемент, который обычно бывает в виде спирали или сетки.

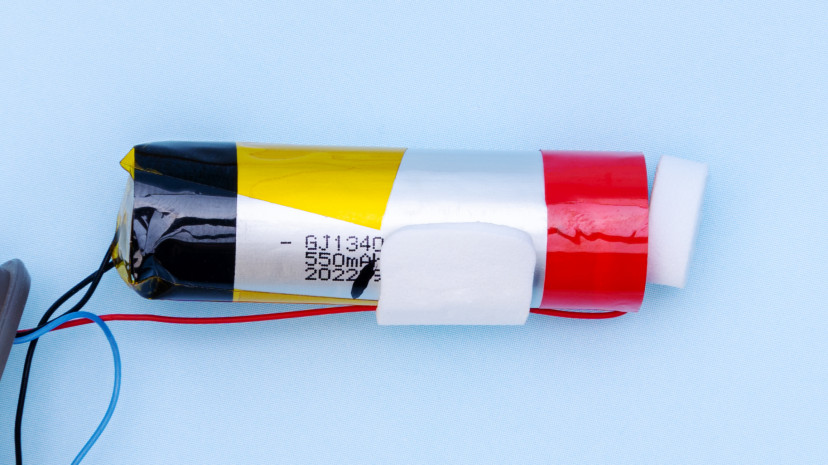

3. Аккумуляторная батарея.
Источник питания для многих электронных устройств, причем не только в мире вейпинга. Отсюда ток поступает на плату и затем на нагревательный элемент.

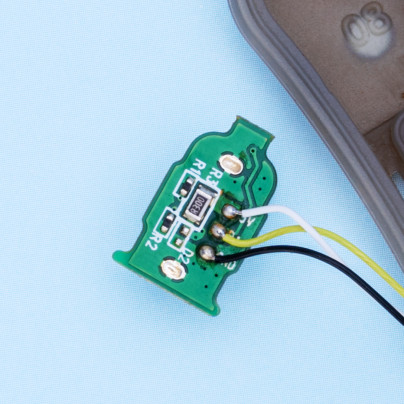

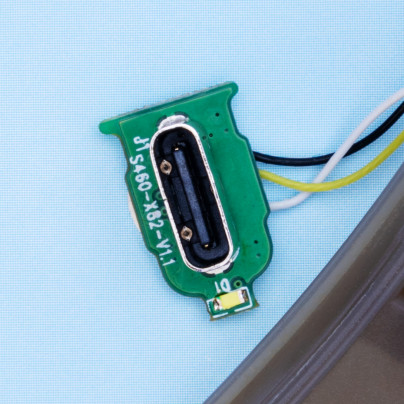

4. Плата
Небольшая плата, к которой отдельно подключен микрофон (датчик затяжки), отслеживающий заряд АКБ, а также реагирующий на перепады давления и активирует устройство при вдохе. Еще тут имеется порт для зарядки и светодиодный индикатор.
Еще один момент: у простых одноразок (без возможности подзарядки, например) внутри может и не оказаться платы, а вместо нее будет только микрофон с припаянными к нему парой проводков и светодиодом.
Из чего состоят многоразовые вейпы

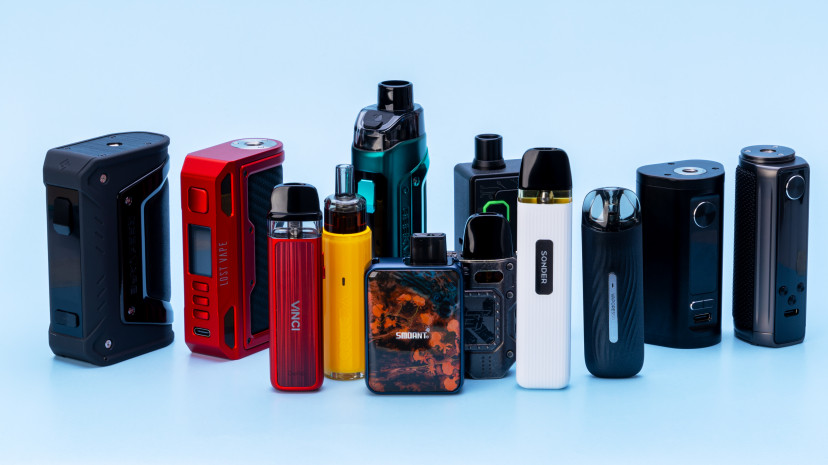

С одноразками разобрались, теперь объясним принцип работы многоразовой электронной сигареты. Сюда относятся как POD-системы, так и боксмоды, рассмотрим оба вида поближе.
Как устроены Под-системы
[основная статья: POD-системы]
По конструктиву Поды сильно напоминают одноразовых коллег, но и преимущества тут имеются – надежность обычно выше и фишек больше, например появляются различные кнопки, экраны, всяческие регулировки и улучшенные платы. Последние обычно еще и обладают стандартными для вейпов защитами от короткого замыкания, переразряда/перезаряда, слишком долгой затяжки и т.д. Второй особенностью POD-систем является съемный бак-картридж, который бывает предзаправленным с завода либо перезаправляемым.
Как работают картриджи Под-систем

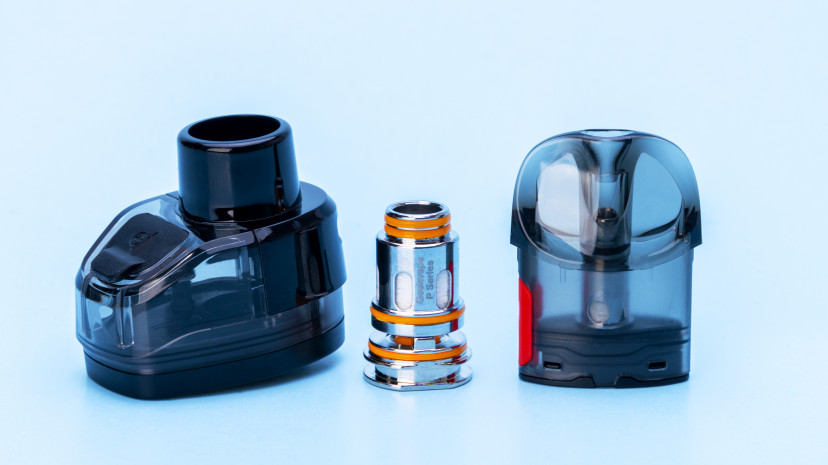

Сами по себе картриджи представляют собой пластиковые резервуары, в которые заливается специальная жидкость для электронных сигарет. Делятся карики на два вида – со встроенным испарителем и со сменным.

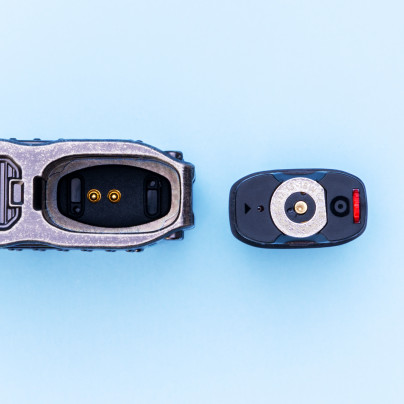

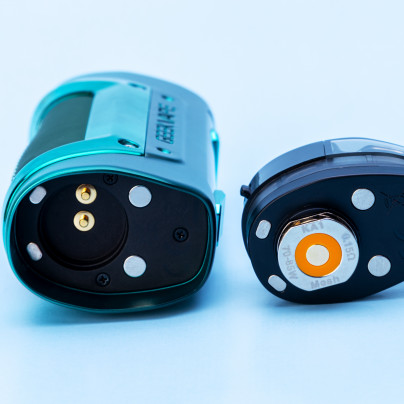

Главное их различие мы указали выше – у одного типа испарики подлежат замене, а у другого нет. Наглядно это можно заметить по расположенным на донышке бачка позолоченным шайбам – это плюсовой и минусовой контакты, именно через них ток поступает на нагревательный элемент.

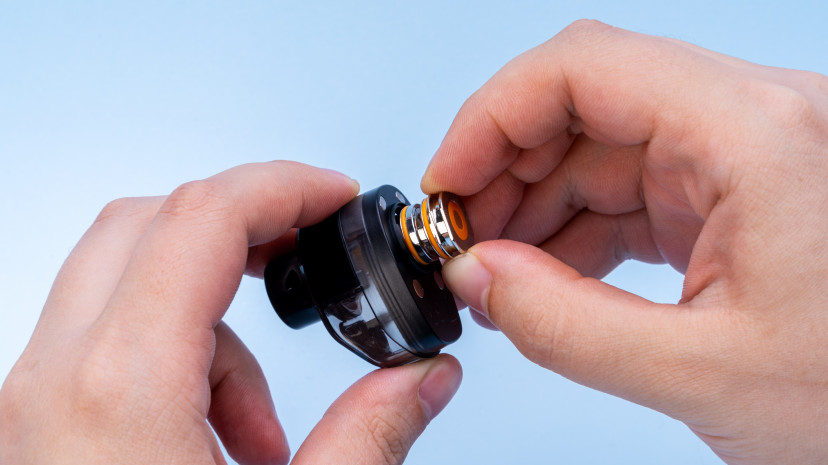

Во втором случае испарики придется менять вручную – в этом нет ничего сложного, достаточно вытащить старый и вставить на его место новый. Перед этим, конечно, желательно промыть картридж от жидкости, а после замены головки заправить резервуар и подождать минут 15.

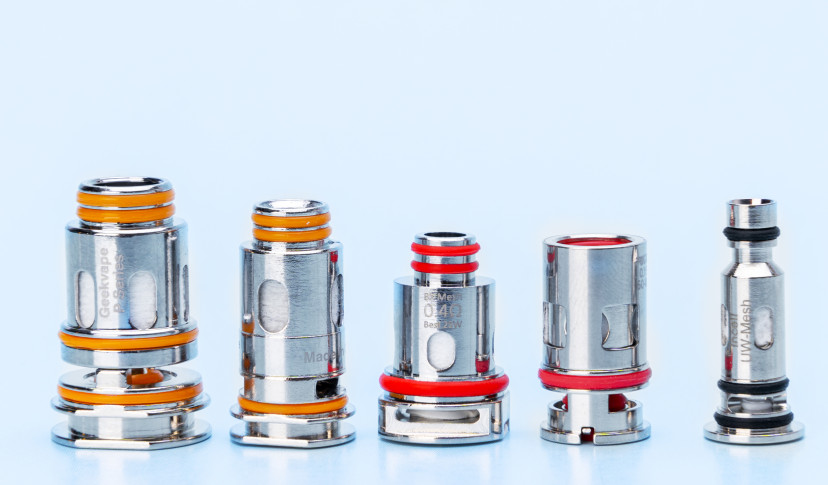

Сами испарители выглядят как металлические головки с вырезами (окошками), через которые виднеется вата. Она впитывает жидкость, что находится в картридже, и, в свою очередь, передает ее на спираль или сетку, где и происходит испарение при нагреве.

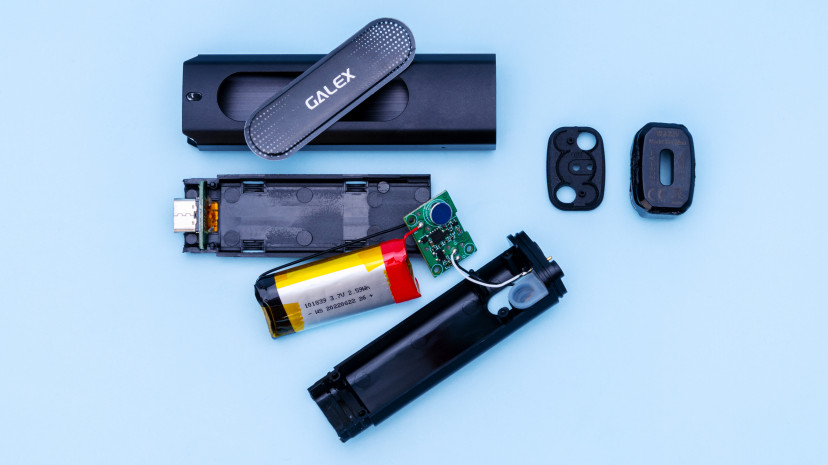

Ради интереса мы решили разобрать простой Подик и посмотреть, что же у него внутри.
Как видим, конструктив тут схож с одноразками (хотя скорее наоборот) – корпус, плата с датчиком затяжки и аккумулятор.

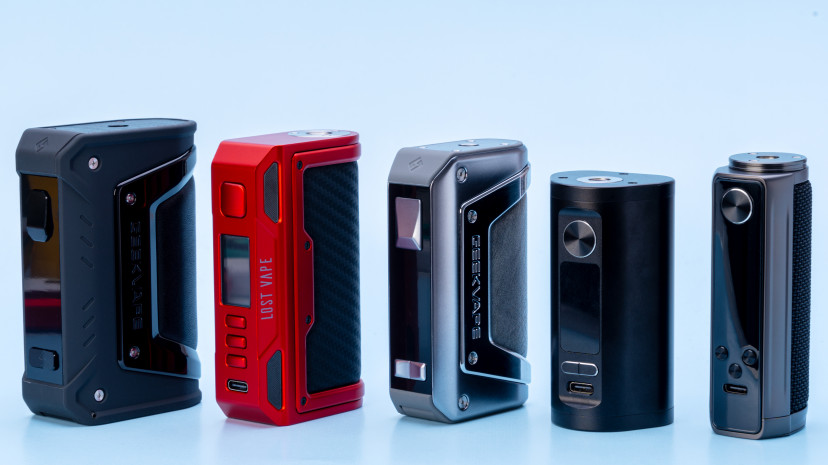

Как устроены Боксмоды
[основная статья: Боксмоды]
В целом они похожи на продвинутые POD-системы: в подавляющем большинстве модов тоже есть экран, кнопки и «умные» платы, но и свои интересные особенности имеются.

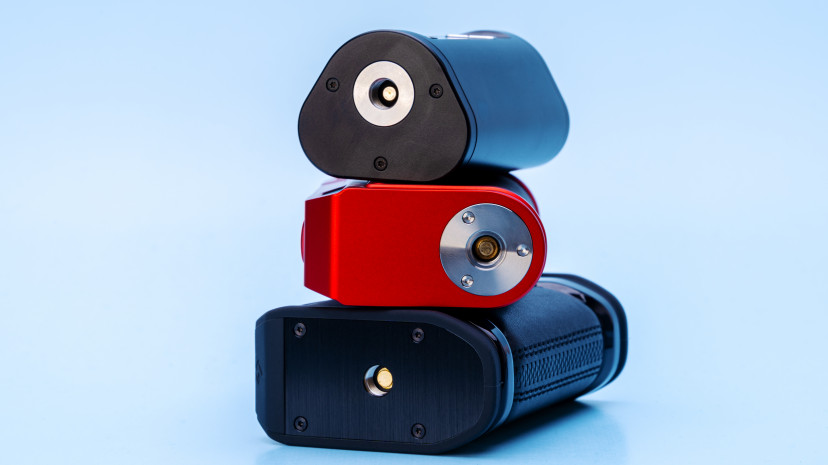

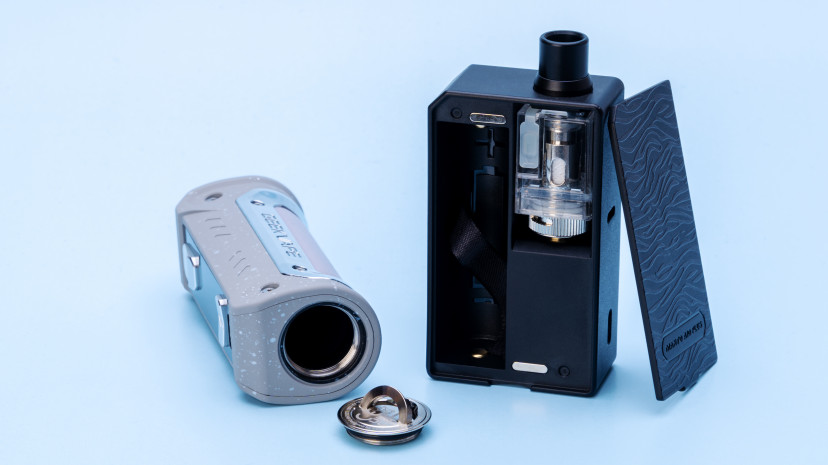

Первая фишка – 510 коннектор, который обычно представляет собой металлическую шайбу с углублением и резьбами. В корпусе он закрепляется на клей или винты, но бывают и другие способы.

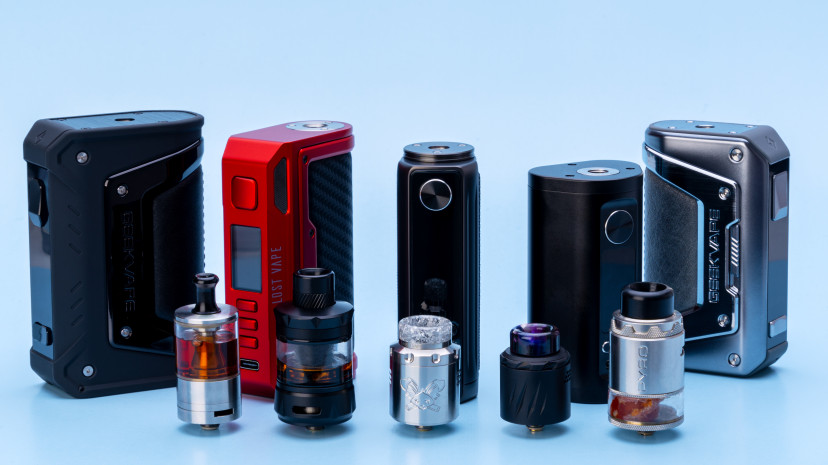

В коннектор вкручиваются атомайзеры – это как картриджи, но посерьезней. Делятся они на отдельные подвиды: баки (RTA), дрипки (RDA) и бакодрипки (RDTA). Про то, чем они отличаются, у нас есть отдельные статьи, можете с ними ознакомиться.

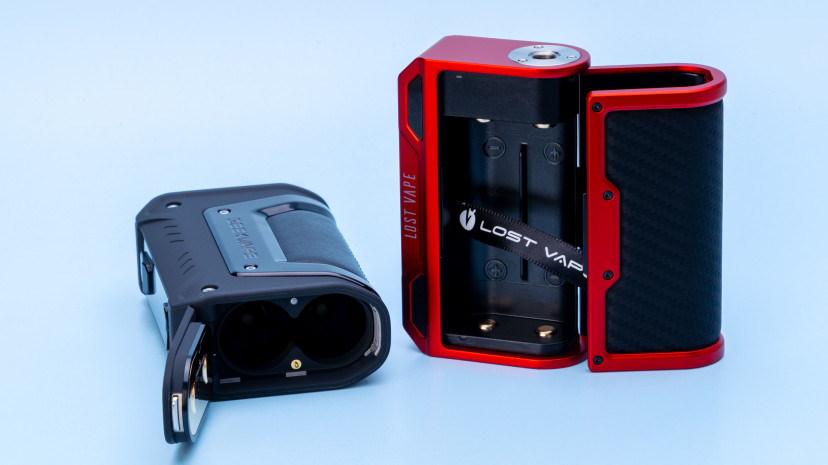

Второй особенностью большинства боксмодов является наличие батарейного отсека, куда устанавливаются съемные аккумуляторы. Сейчас самые распространенные форматы АКБ это 18650 и 21700, отличаются они размерами и техническими характеристиками.
Конечно, у продвинутых Под-систем тоже имеется такая функция, но в обычных модах она встречается гораздо чаще.

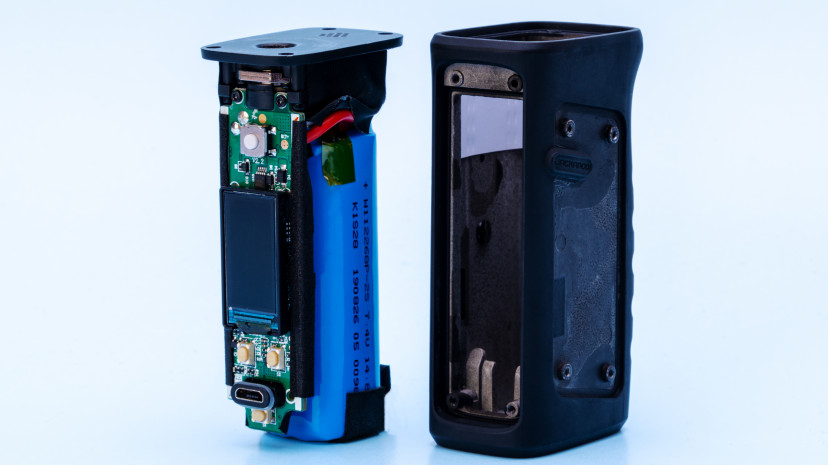

В плане разборки мы не могли обойти боксмоды стороной, поэтому подопытным стал Vandy Vape Jackaroo Mini Mod со встроенной батареей.
Конструкция и вправду внушает доверие, собрано все добротно, держатся элементы уверенно. В целом по расположению компонентов тут все похоже на продвинутые Под-системы.
Как работают электронные сигареты?
Принцип работы вейпа заключается в следующем: при затяжке либо нажатии кнопки активации батарейный блок подает напряжение на атомайзер, где испарительный элемент нагревается до высокой температуры. Жидкость, которая подается к спирали фитилем (ватой), испаряется и образует пар (вернее, взвесь), поступающий через дриптип (мундштук) в ротовую полость. Пользователь вдыхает пар, имитируя курение, и получает вкус жидкости.
Заключение
В этой статье мы рассмотрели, как устроена электронная сигарета и объяснили принцип действия вейпа. Как видите, схема тут достаточно проста и у разных типов устройств практически не отличается, в остальном лишь улучшается функционал и появляются дополнительные фишки и особенности.
